本期《天天好技术》将介绍一种基于纳米银体系的印刷电子技术,该技术是在中国科学院宁波材料技术与工程研究所的研究团队的精心努力下研制而成。利用银纳米材料制备的电子器件与传统的硅基微电子制造技术相比,具有大面积、柔性化和低成本等特点,同时对环境的影响也比较小,是一种绿色环保的新兴技术。
1项目简介
银浆及银墨水是一种在电子电器生产过程中广泛应用的导电材料,其中银原料的颗粒大小及形貌对银浆及银墨水的性能具有很大的影响。银作为一种贵金属,价格较高,如何进一步提高浆料性能减少银的用量成为这一产业领域所关心的热点。
由于柔性电子技术具有独特的延展性、大面积易制备及低成本等特点。在柔性电子显示、薄膜太阳能电池、有机发光二极管、薄膜晶体管、无线射频标签、电子用表面粘贴等领域展现出十分诱人的应用前景。
而对于该技术来说,可适用于柔性电子技术的纳米材料制备及基于柔性衬底的光电功能薄膜制备最为关键。同时,越来越多的电子线路兴趣爱好者开始追求个性化电路设计,不再倾向于常规电路板制作方式,这对导电材料提出了新的挑战。
2技术要点

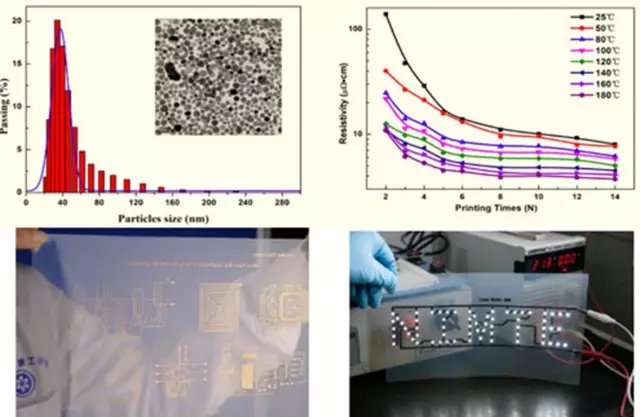

基于纳米银体系的电子印刷技术采用简便的方法快速、大量制备银纳米颗粒,银颗粒以固态存放,然后采用绿色环保的水溶液进行分散得到性能稳定的银颗粒墨水,接着采用喷墨打印机在塑料,纸张等柔性基底制备粘附力强,电导率高的LED电路,RFID标签,电磁屏蔽等材料。
此外还使用温和环境友好的合成方法,制备不同长径比、分布均匀性好的银纳米线,并且可以固态形态放置,需要使用的时候,进行分散。进一步以PET、PI和纤维素等高分子为基底,制备高透过率、低电阻的二维及三维透明导电薄膜,展示出很好的抗弯曲性能。
3技术优势
原材料合成环保绿色:采用温和的水系或醇系反应,能耗低,反应污染物少。
成本低廉:原料除银源外,其余均为廉价易得的化学品,而制备过程中的银基本无流失,循环利用率可达99%以上。
种类丰富:可根据不同需求,制备不同溶剂银浆或银墨水,满足不同应用领域需求。
工艺一条龙服务:从原材料开发到实际使用,可提供一条龙技术支持,满足实际开发产品需求。
4应用市场本项目所开发的纳米银印刷材料可用于印刷电子、太阳能电池电极制备、电子硬件电路、无线射频标签、3D打印等诸多热门领域,且工艺兼容性优良。易于设计个性化电路的方式将吸引更多的电子爱好者及创客们,根据自己的喜好及设计思路开发电子电路,实现多种功能。
项目后续所开发的柔性应用技术
在导电薄膜领域
显示领域、加热膜、电磁屏蔽等方面
有广泛的应用前景
打开柔性器件开发的新局面
在智能可穿戴设备方面,还能提供很好的电路设计支撑,实现人体友好型柔性器件的制备。
5知识产权①专利号:ZL201210285630.9 一种纳米银导电墨水及其制备方法
②专利号:ZL201210287383.6 一种表面包覆有机保护剂的纳米银颗粒的制备方法
③专利号:ZL201110167171.X 一种无色透明导电墨水及其制备方法和应用
6合作方式
技术转让、专利许可、合作开发等多种合作方式。
|
